智能化峰會 | 毋向輝：綠色建筑中的電氣關鍵技術及實例分析

　　2018年11月13日，由千家智客聯合陜西省土木建筑學會智能建筑專業委員會共同舉辦的一年一度建筑智能化行業盛會，第十九屆中國國際建筑智能化峰會再次來到西安，以“智慧綠色建筑技術交流論壇”為主題，匯聚了來自西安以及周邊西北部地區智能建筑行業專家、設計院、知名廠商、系統集成商等500余人歡聚一堂，分享交流智能化行業發展新趨勢。

陜西省土木建筑學會智能建筑專委會委員高級工程師 毋向輝

　　會上，陜西省土木建筑學會智能建筑專委會委員高級工程師毋向輝發表主題為《綠色建筑中的電氣關鍵技術及實例分析》，圍繞項目背景、項目建設總體思路、“四節一環保”措施、主要節能技術、關鍵的電氣技術及應用五個方面進行詳細闡述，

　　以下為毋向輝演講全文，千家網對演講內容進行了不改變原意的編輯(略有刪減)：

　　基于當地條件，最大限度降低建筑能耗

　　如今，建筑領域從傳統建筑逐漸向綠色建筑的方向轉變，這既順應了時代的發展變遷，又成為促進城市可持續發展的重要手段。

　　該綠色建筑項目位于西安高新區，榮獲了綠色建筑最高級“三星級”設計標識證書，旨在體現現代企業履行建筑低能耗的技術研發實力，基于西北地區氣候和資源狀況，進行了大量的技術綜合應用開發研究，創新性提出了適宜于西北地區氣候特征的綠色建筑技術策略：以建筑的體型、構造、遮陽措施改善建筑的物理環境，利用大地資源作為采暖空調的主要能耗來源，最大限度地降低建筑的主要能耗，并輔助其它節能技術，如節材、節電、節水、太陽能利用等技術，實現與環境和諧共生。

　　“四節一環保”措施主要包括節地、節材、節水、節能和環境保護五大措施。一、節地方面，該建筑高度將近百米，在經濟指標合理的情況下，向地下及空中縱向擴展建筑空間，最大化減少建筑占地面積，增加綠地面積的同時，也節約了建筑用地。

　　二、節材方面，本項目鋼材、鋁合金型材、玻璃等可再循環材料的使用比例達到10.77%，室內裝飾設計與土建設計同步進行，土建施工和裝修需要的預埋件同步進行，避免二次改造。

　　三、節能方面，包括斷橋鋁合金外窗及雙層中空玻璃，復合墻體與復合屋面保溫材料的選用;高效節能設備(如：能量回收系統、節能燈具、變頻電梯、光導管產品等)的選用;節能控制技術(電動遮陽、空調自動化系統、電梯群控等);可再生能源利用(太陽能、地源熱泵等)。

　　四、節水方面，室外采用非傳統水源，方式為市政中水+雨水收集。具體為從市政中水管網經水表后接入中水引入管，與本工程雨水回收利用系統共同組成供水管網，收集非傳統水源用于本項目綠化灌溉、道路噴灑。

　　五、環境保護方面，選用的廢磚骨料砌塊、高性能混凝土、高強度鋼筋為環保建材;選用商混避免現場攪拌揚塵。項目中的生態綠化景觀包括景觀綠化廣場、屋頂花園、建筑內庭等。

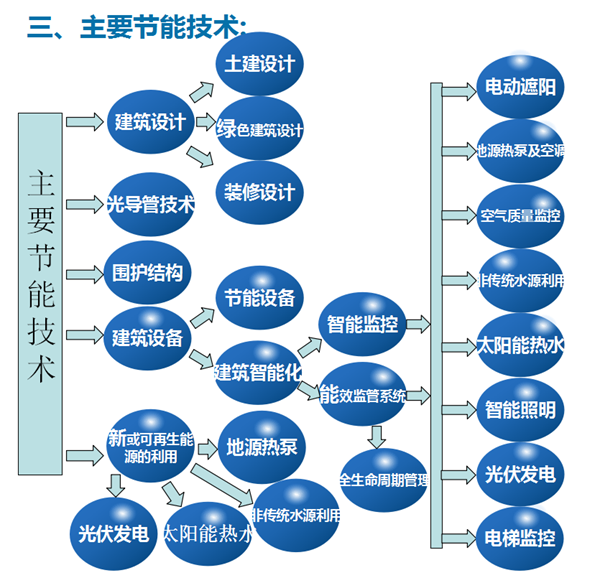

主要節能技術

　　關鍵的電氣技術及應用

　　該項目的關鍵電氣技術及應用包括：電動遮陽系統及光導管技術、空調系統、CO監控系統、非傳統水源利用系統、太陽能熱水、智能照明系統、光伏發電、能耗監測系統等。

　　一、電動遮陽系統及光導管技術，該建筑輔樓共4層，正西面開有大量的窗戶，為避免西曬，設有電動遮陽系統，其采用電動遮陽水平機翼遮陽板和穿孔遮陽板結合的方式，根據時間自動調解遮陽板，達到自然采光又節能的目的。

　　二、高效、節能、健康的空調系統，該項目選用了土壤源作為全部冬季采暖能耗以及部分夏季空調能耗的冷熱源。空調系統末端采用“風機盤管+新風系統”以及“頂棚毛細管輻射+溫濕度獨立控制系統”，其具有優異的節能效果。通過EQUEST能耗分析軟件,其節能率達到22%。每年節電約56萬千瓦時。

　　三、CO監控系統，在地下兩層車庫設置了四個一氧化碳傳感器，探測半徑為8米/個，通過傳感器實時監控空氣質量，當有害氣體濃度超標時發出報警，并聯動送新風。

　　四、非傳統水源利用系統，通過系統屋面的雨水收集，地面雨水的處理滲透，使用節水型微噴灌設備進行綠化灌溉，使得水源利用率達到了41.19%;

　　五、太陽能熱水，通過預約時間控制太陽能熱水系統，滿足室內籃球場運動員洗澡的需求。利用太陽能的同時，也節約了電能，避免電能循環加熱造成浪費。

　　六、智能照明系統，項目照明系統均采用IBUS智能控制，其特點能夠節電10%以上。在樓梯間、走廊門庭、車庫等區域，對照明系統進行智能控制，在上班時間與非上班時間設置不同的模式，從而達到有人燈亮，無人燈滅的人性化目的，也節約了電能。

　　七、光伏發電，現在光伏發電大多采用單晶硅和多晶硅，項目裝機容量可按照80~100W/m2預估，設計壽命是25年。對于西安來說，夏天平均每天按6小時有效日照，冬天按每天按5小時有效日照，西安地區每瓦裝機年可發1.2度電，根據西安分布式電站實際數據年可發1.0度/W裝機。

　　八、能耗監測系統，對能耗進行監測并將相關數據進行處理分析、存儲、共享、上報、展示，為節能決策提供可靠的數據。

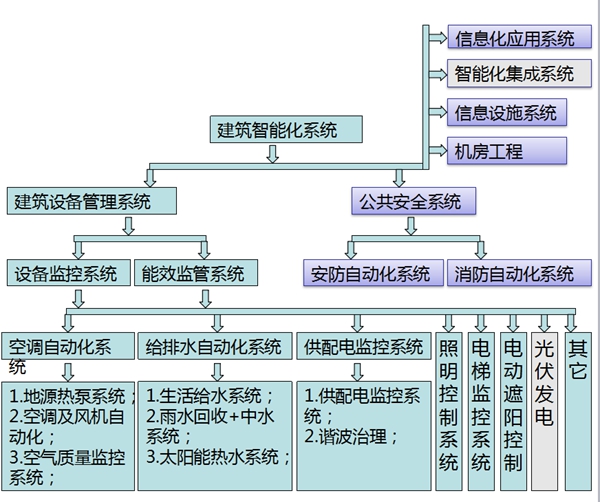

智能化系統集成在綠建中的應用

　　如今，智能化系統在綠色建筑應用中越來越廣泛，智能化系統既減輕了工作人員對于設備的管理強度，提高了工作效率，同時也為人們提供安全舒適的生活環境，節約了資源，也保障了建筑的安全性和可靠性。
